Peta Topografi

Dalam mempelajari pelajaran Geografi kita perlu berkenalan dengan peta topografi. Peta topografi ini penting, karena sebagai peta dasar, nantinya dapat digunakan sebagai dasar bagi pengembangan sebagai peta-peta tematik lainnya.

Di Indonesia yang memiliki banyak potensi dari Sumber daya Alam, khususnya pada sektor tambang batubara, di mana keberadaan potensi batubaranya masih banyak yang dijumpai pada kedalaman kecil (dangkal), maka tambang terbuka adalah pilihan yang paling tepat dan ekonomis. Tetapi di Jepang, di mana peraturan tentang perubahan bentang alam (morfologi) sangat ketat, semua tambang batubara yang beroperasi pada abad 20,menerapkan tambang bawah tanah. Ketetapan tersebut juga mensyaratkan potensi batubara yangberada pada kedalaman 250 meter di bawah dasar cekungan air (laut maupun danau) tidak boleh ditambang. Dalam hal ini peta topografi tidak akan banyak gunanya bagi perencanaan tambang, kecuali untuk penempatan fasilitas-fasilitas tambang yang memang harus berada di permukaan.

Untuk kebutuhan perencanaan tambang terbuka, peta topografi memegang peranan sentral, karena dari sini nantinya akan diturunkan beberapa satuan peta, seperti:


Peta hasil eksplorasi, yang memuat informasi tentang posisi singkapan batubara, posisi titik bor, dll.
Peta ketebalan batubara
Peta ketebalan overburden
Peta distribusi fungsi kualitas, misalnya kadar sulfur, distribusi kalori, dll.
Peta jalan tambang dan kemiringan lereng
Peta kemajuan tambang
Peta perencanaan drainase tambang (peta penyaliran) Dan lain-lain


Dengan demikian pemahaman tentang peta topografi bagi seorang perencana tambang adalah mutlak.


Jenis Peta


Jenis-jenis peta bisa dikelompokkan berdasarkan isi, skala, penurunan serta penggunaannya.

Pengelompokan peta berdasarkan isinya: seperti, Peta Hidrografi (Peta Bathymetri), Peta Geologi, Peta Kadaster (peta kepemilikan tanah), Peta Irigasi (jaringan saluran air) dan lain-lain.
Pengelompokan peta berdasarkan skalanya: peta skala besar (1 : 10.000 atau lebih besar), peta skala sedang (1 : 10.000 - 1 : 100.000), peta skala kecil (
Peta berdasarkan penurunan dan penggunaan: Peta Dasar, digunakan untuk membuat peta turunan dan perencanaan umum maupun pengembangan suatu wilayah,
Peta Tematik, dibuat atau diturunkan berdasarkan peta dasar dan memuat tema-tema tertentu. Peta tanpa skala akan mengurangi arti dan fungsinya atau bahkan tidak berguna. Skala peta menunjukkan ketelitian dan kelengkapan informasi yang tersaji dalam peta. Peta skala besar lebih teliti dan lebih lengkap dibandingkan peta skala kecil. Skala peta bisa dinyatakan dengan: persamaan (engineer's scale), skala perbandingan, skala numeris atau skala fraksi (numerical or fractional scale) dan grafis (graphical scale).

Susunan Peta

Peta merupakan media untuk menyimpan dan menyajikan informasi tentang rupa bumi dengan penyajian pada skala tertentu. Untuk memudahkan pengelolaan dan pencarian, dibuat indeks peta dalam bentuk teks atau grafis. Gambar unsur rupa bumi pada skala tertentu tidak selalu dapat disajikan sesuai ukurannya karena terlalu kecil untuk digambarkan. Bila unsur itu dianggap penting untuk disajikan, maka penyajiannya menggunakan simbol gambar tertentu. Supaya peta mudah dibaca dan dipahami, maka aneka ragam informasi peta pada skala tertentu harus disajikan dengan cara-cara tertentu, yaitu:
Simbol
Warna : digunakan untuk membedakan berbagai obyek, misalnya jalan, sungai, rel dan lain-lainnya.
Daftar kumpulan simbol pada suatu peta disebut legenda peta. : digunakan untuk membedakan atau merinci lebih jauh dari simbol suatu obyek, misalnya warna batupasir pada Peta Geologi berwarna kuning, batulempung berwarna hijau dll. Kumpulan simbol dan notasi pada suatu peta biasa disusun dalam satu kelompok legenda peta yang selalu disajikan dalam setiap lembar peta. Unsur legenda peta biasa dibakukan agar memudahkan pembacaan dan interpretasi berbagai peta oleh berbagai pemakai dengan berbagai keperluan.
Suatu peta bernilai informasi tinggi jika di dalamnya memuat unsur-unsur, di antaranya adalah; skala peta, informasi ketinggian (atau kontur), informasi arah (biasanya utara peta), koordinat, legenda, indeks peta, serta unsur-unsur lain yang dipandang perlu.

Koordinat Peta

Di dalam peta yang umum kita jumpai, kita mendapatkan nilai koordinat peta dalam beberapa sistem seperti koordinat Bassel, koordinat UTM serta koordinat lokal. Pada peta topografi atau peta geologi yang digunakan di Indonesia umumnya menganut sistem koordinat UTM. Sedangkan bila kita melakukan pengukuran langsung di lapangan menggunakan alat ukur theodolite, umumnya kita menggunakan koordinat lokal. Untuk merubah koordinat lokal menjadi koordinat UTM, maka pada awal pengukuran, saat pembuatan poligon, sebelumnya harus diikatkan kepada satu titik tetap (benchmark) yang posisinya koordinat UTM-nya sudah diketahui. Sehingga dengan demikian konversi terhadap koordinat UTM dapat dilakukan.

Garis Kontur



Garis Kontur Salah satu unsur yang penting pada suatu peta topografi adalah informasi tentang tinggi (elevasi)

suatu tempat terhadap rujukan tertentu. Untuk menyajikan variasi ketinggian suatu tempat pada peta topografi, umumnya digunakan garis kontur (contour-line). Garis kontur adalah garis yang menghubungkan titik-titik dengan ketinggian sama. Garis kontur + 25 m, artinya garis kontur ini menghubungkan titik-titik yang mempunyai ketinggian sama + 25 m terhadap referensi tinggi tertentu. Garis kontur dapat dibentuk dengan membuat proyeksi tegak garis-garis perpotongan bidang mendatar dengan permukaan bumi ke bidang mendatar peta. Karena peta umumnya dibuat dengan skala tertentu, maka bentuk garis kontur ini juga akan mengalami pengecilan sesuai skala.

Pengertian Kontur Topografi

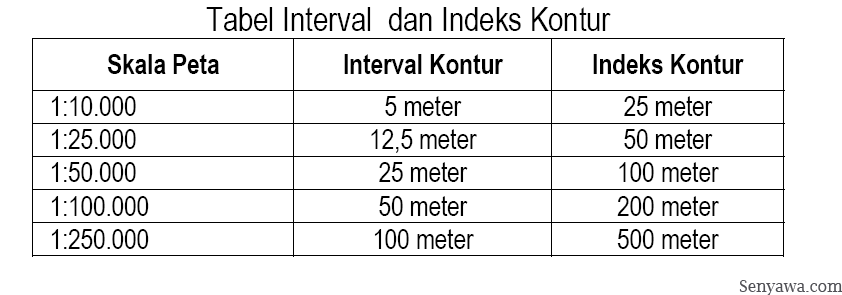

Konturtopografi adalah garis khayal untuk menggambarkan semua titik yang mempunyai ketinggian yang sama di atas atau di bawah permukaan datum tertentu yang disebut permukaan laut rata-rata. Kontur digambarkan dengan interval vertikal yang reguler. Interval kontur adalah jarak vertikal antara 2 (dua) garis ketinggian yang ditentukan berdasarkan skalanya. Besarnya interval kontur sesuai dengan skala peta dan keadaan di muka bumi. Interval kontur selalu dinyatakan secara jelas di bagian bawah tengah di atas skala grafis.

Kontur biasanya digambar dalam bentuk garis-garis utuh yang kontinyu (biasanya berwarna cokelat atau oranye). Setiap kontur keempat atau kelima (tergantung pada intervalnya) dibuatlah indeks, dan digambarkan dengan garis yang lebih tebal. Kontur indeks dimaksudkan untuk membantu pembacaan kontur dan menghitung kontur untuk menentukan tinggi. Angka (ketinggian) kontur diletakkan pada bagian kontur yang diputus, dan diurutkan sedemikian rupa agar terbaca searah dengan kemiringan ke arah atas (lebih tinggi).
Pada daerah datar yang jarak horisontalnya lebih dari 40 mm sesuai skala peta dibuat garis kontur bantu. Kontur bantu ini sangat berarti terutama jika ada gundukan kecil pada daerah yang datar. Kontur bantu digambar pada peta berupa garis putus-putus untuk membedakan dengan kontur standar.



Kontur indeks dan titik-titik tinggi pada peta rupabumi skala 1:25.000

Bentuk Kontur
Bentuk suatu kontur menggambarkan bentuk permukaan lahan yang sebenarnya. Kontur-kontur yang berdekatan menunjukkan kemiringan yang terjal, kontur-kontur yang berjauhan menunjukkan kemiringan yang landai. Jika kontur-kontur itu memiliki jarak satu sama lain secara tetap, maka kemiringannya teratur.
Beberapa catatan tentang kontur sebagai berikut:

1.    Kontur adalah kontinyu (bersinambung). Sejauh mana pun kontur berada, tetap akan bertemu kembali di titik awalnya. Perkecualiannya adalah jika kontur masuk ke suatu daerah kemiringan yang curam atau nyaris vertikal, karena ketiadaan ruang untuk menyajikan kontur-kontur secara terpisah pada pandangan horisontal, maka lereng terjal tersebut digambarkan dengan simbol. Selanjutnya, kontur-kontur akan masuk dan keluar dari simbol tersebut.

2.    Jika kontur-kontur pada bagian bawah lereng merapat, maka bentuk lereng disebut konveks (cembung), dan memberikan pandangan yang pendek. Jika sebaliknya, yaitu merenggang, maka disebut dengan konkav (cekung), dan memberikan pandangan yang panjang.

3.    Jika pada kontur-kontur yang berbentuk meander tetapi tidak terlalu rapat maka permukaan lapangannya merupakan daerah yang undulasi (bergelombang).

4.    Kontur-kontur yang rapat dan tidak teratur menunjukkan lereng yang patah-patah. Kontur-kontur yang halus belokannya juga menunjukkan permukaan yang teratur (tidak patah-patah), kecuali pada peta skala kecil pada umumnya penyajian kontur cenderung halus akibat adanya proses generalisasi yang dimaksudkan untuk menghilangkan detil-detil kecil (minor).

Berbagai kenampakan kontur





Kenampakan yang tidak berubah dengan penggambaran kontur adalah bukit dan lembah. Bentuk permukaan lahan tidak berubah cukup berarti meskipun ada bangunan gedung, jalan, pemotongan pepohanan (hutan atau perkebunan). Penafsiran yang benar terhadap bentuk permukaan lahan membutuhkan latihan, praktek dan pengalaman yang memadai di lapangan.
